Элеватор корпусной КМ (ЭК, ЭТК, CD, SX)
|
|
|
-
Элеватор корпусной КМ предназначен для захвата и удержания на весу колонны бурильных или обсадных труб диаметрами от 60 до 377 мм в процессе спуско-подъемных операций при бурении нефтяных и газовых скважин, в умеренном и холодном (районы I1и I2) макроклиматических районах по ГОСТ 16350. Климатическое исполнение У с температурой окружающего воздуха от минус 50°С до плюс 45°С. Климатическое исполнение ХЛ с температурой окружающего воздуха от минус 60°С до плюс 45°С. Категория изделия 1 по ГОСТ 15150.

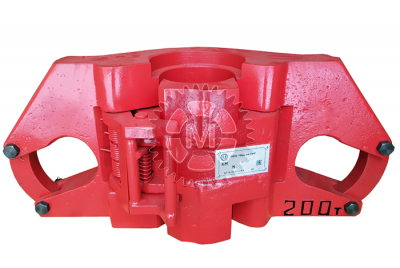

Основными деталями элеватора КМ являются корпус и створка, изготовленные из стальных поковок. В левой части корпуса находится защелка, удерживающая створку в закрытом положении. На створке шарнирно укреплена рукоятка, при опускании и повороте которой «на себя» открываются защелка и створка элеватора. В верхней части корпуса элеватора имеется расточка под муфту трубы, которая исключает возможность выхода трубы из элеватора в случаях недозакрытия створки. Предохранители штропов элеватора КМ, установленные в проушинах элеватора обеспечивают свободный ввод штропов в проушины и предотвращают выпадание их в процессе работы. Для вывода штропов из проушин предохранители штропов поворачиваются вокруг оси.
Элеваторы КМ выпускаются в соответствии с ТУ 3468-008-05273837-2018.
-
По обозначению элеваторы подразделяются на следующие группы в зависимости от типа захватываемой трубы:
без букв - бурильные трубы с внутрь высаженными концами и обсадные;
ПН – бурильные трубы с наружу высаженными концами;
ПВ – бурильные трубы с приварными замками с внутренней посадкой;
Н/НП – бурильные трубы с наружу высаженными концами и с приварными соединительными концами с высадкой наружу;
ПК – бурильные трубы с приварными замками с комбинированной высадкой;
ПК-У – бурильные трубы с приварными замками с комбинированной высадкой из стали группы У;
НП – бурильные трубы с приварными соединительными концами с высадкой наружу;
П/НП – бурильные трубы с приварными соединительными гладкими концами и с приварными соединительными концами с высадкой наружу;
Л – легкосплавные бурильные трубы;
*Возможно исполнение на пружинном предохранителе.
|
