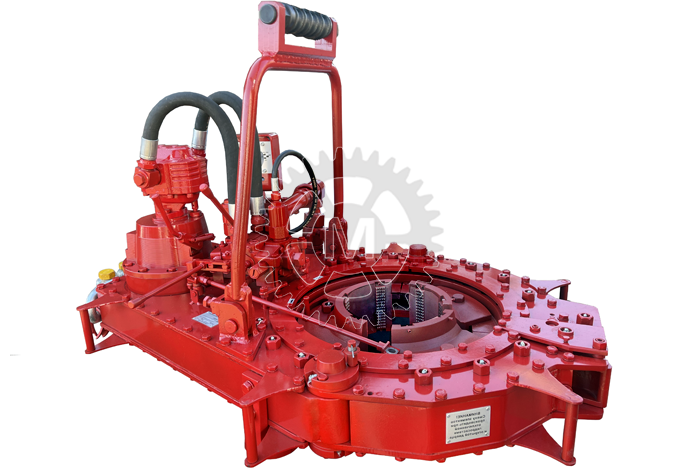

Ключ гидравлический ГКШ-4000М

Ключ гидравлический ГКШ-4000М

Под заказ
Кол-во товара
+
-
В корзину! Перейти в корзину



    Объёмная подача в гидроключ м3/с (л/мин)
    Минимальная
    Номинальная
    Максимальная
    10,0×10-4 (60)
    33,3×10-4 (200)
    44,2×10-4 (265)
    Давление нагнетания, МПа (кгс/см2)
    Номинальная
    Максимальная
    10 (100)
    20 (200)
    Давление в линии слива, МПа (кгс/см2) не более 0,5 (5)
    Частота вращения ротора при максимальной объемной подаче,с-1(об/мин)
    на низкой передаче
    на высокой передаче
    0,26 (16)
    1,5 (93)
    Крутящий момент на роторе при максимальном давлении нагнетания, Нм (кгс·м)
    на низкой передаче
    на высокой передаче
    39200 (4000)
    6600 (672)
    Масса, кг 520 max
    Габаритные размеры, мм 1435х968х900
  • Гидравлический ключ ГКШ-4000М предназначен для быстрого, безопасного, точного свинчивания и развинчивания обсадных труб (далее ОТ) с наружным Ø102 мм (4"), Ø114 мм (4 1/2"), Ø127 мм (5"), Ø140 мм (5 1/2"), Ø146 мм (5 ¾"), Ø168 мм (6 5/8"), Ø178 мм (7"), Ø194 мм (7 5/8"), Ø219 мм (8 5/8"), Ø245 мм (9 5/8"), Ø273 мм (10 3/4"), Ø299 мм (11 3/4"), Ø324 мм (12 3/4"), Ø340 мм (13 3/8").

    Вид климатического исполнения УХЛ1 по ГОСТ 15150, температура окружающего воздуха от -45 до +50°С.

    Гидравлический ключ ГКШ-4000М выпускается в соответствии с ТУ 3668-007-05273837-2018.

    Основные узлы

    • редуктор зубчатый;
    • шестеренный гидронасос FP 40.109;
    • гидрораспределитель SD-25 с клапаном давления;
    • коробка передач;
    • рычаг управления гидронасосом;
    • рычаг управления гидроцилиндром;
    • рычаг управления коробкой передач;
    • цилиндр подвески в сборе;
    • подвеска;
    • ротор в сборе с челюстями 324 мм (12 3/4");

    Дополнительные узлы и устройства

    • шланги РВД32.45х2 с переходниками для удлинения;
    • шланг РВД6.18х1,5-1х90-02;
    • шланг РВД6.18х1,5-1х90-04;
    • гидроцилиндр подъема в сборе;
    • ролик-хомут;
    • хомуты;
    • стальные канаты Ø16 мм, длиной 8м;
    • коуши под канат Ø16 мм;
    • зажимы под канат Ø16 мм;
    • масляный шприц;
    • быстроразъемные соединения для шлангов высокого давления;
    • ЗИП.
