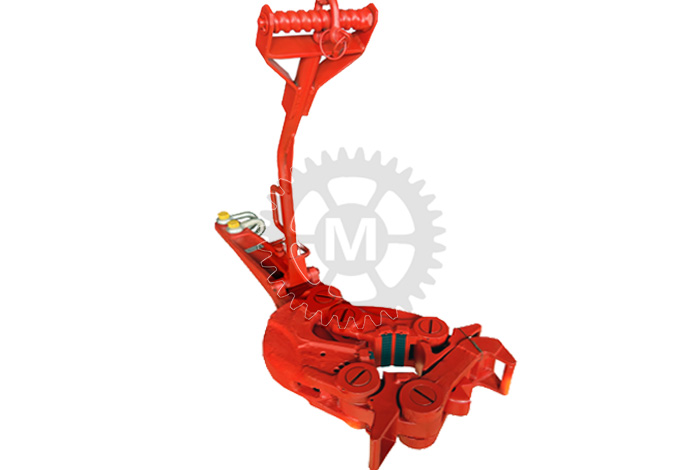

Ключ машинный УМК

Ключ машинный УМК

Есть в наличии
Кол-во товара
+
-
В корзину! Перейти в корзину
    Рабочий момент (макс.) Диапазоны захвата Размеры сменных челюстей   Рабочий момент челюстей (макс.)
    кНм дюймы дюймы мм кНм
    10 1.05 - 6.1/4 1.05 - 1.9 26,7 - 48,3 1
    1.66 - 2.1/2 42,2 - 63,5 2
    2.3/8 - 3.13/64 60,3 - 81,4 4,5
    3.1/2 - 4.1/2 88,9 - 114,3 6,5
    4 - 5 101,6 - 127 7,5
    4.1/2 - 5.9/16 114,3 - 141,3 10
    5.1/2 - 6.1/4 139,7 - 158,8
    22 2.3/8 - 6.1/4 2.3/8 - 3.13/64 60,3 - 81,4 8
    3.1/2 - 4.1/2 88,9 - 114,3 22
    4.1/2 - 5.9/16 114,3 - 141,3
    5.1/2 - 6.1/4 139,7 - 158,8
    48 2.3/8 - 10.3/4 2.3/8 - 4.1/2 60,3 - 114,3 48
    4.3/8 - 6.3/64 111,1 - 153,6
    5.3/4 - 7.25/64 146,1 - 187,7
    7 - 8.5/8 177,8 - 219,1
    8.5/8 - 10.3/4 219,1 - 273
    60 2.3/8 - 14.3/8 2.3/8 - 4.1/8 60,3 - 105 35
    3.1/2 - 5.3/4 88,9 - 146
    4.1/4 - 6.1/4 108 - 159 60
    6.1/4 - 8 159 - 203
    7.5/8 - 9.5/8 194 - 244,5 35
    8.5/8 - 10.3/4 219 - 273
    10.3/4 - 12.3/4 273 - 324
    12.3/4 - 14.3/8 324 - 365
    90 3.1/2 - 11.3/4 3.1/2 - 5 89 - 127 70
    4.1/4 - 6.3/4 108 - 171,5
    6.5/8 - 9 168 - 229 90
    8.5/8 - 10.3/4 219 - 273
    10.3/4 - 11.3/4 273 - 298,5
    120 4.3/4 - 25.1/2 4.3/4 - 6.1/2 120 - 165,1 60
    6.5/8 - 8.1/2 168 - 216 90
    8.5/8 - 10.1/8 219 - 258 120
    10.5/8 - 12.3/4 269 - 324
    13.3/8 - 14.27/32 339 - 377 60
    15.33/64 - 17.3/4 402 - 451
    18.5/8 - 21 473 - 534
    21.1/2 - 22.1/2 546 - 572
    24.1/2 - 25.1/2 622 - 648
  • Допускаемое усилие на конце рукоятки, кН (кГс) 100 (10000)
    Диаметр труб, захватываемых ключом, мм 26÷648
    Габаритные размеры, мм 1560х620х1040
    Масса ключа с подвеской не более, кг 155

    Производство ключей машинных УМК осуществляется в соответствии с ТУ 3668-002-05273837-2018.

    Многоразмерный машинный ключ УМК применяется на скважине при проведении операций по свинчиванию и развинчиванию труб (НКТ, бурильные трубы, УБТ и обсадные трубы).

    В состав ключа входят следующие части: рукоятка, на которой монтируются длинная и короткая челюсти, затвор, смонтированный на длинной челюсти и сменная челюсть, которую можно непосредственно монтировать на короткой челюсти для захвата труб более маленького диаметра; сменные челюсти также можно монтировать за одну или несколько промежуточные челюстей, которые в свою очередь смонтированы на короткой челюсти для захвата труб более большого диаметра.

    При помощи подвески, фиксированной к рукоятке, производится подвешивание ключа на мачте буровой установки. Подъём ключа в оптимальное рабочее положение осуществляется при помощи пневматического подъёмника установки; пневматическое управление можно монтировать на рукоятке ключа.

    Ключ г/п 10, 22 и 48 кНм изготавливается из штампованной термически обработанной малолегированной стали. Ключ г/п 60, 90 и 120 кНм изготавливается из термически обработанной, литой малолегированной стали. Твердость на поверхности зубьев сухарей составляет 58-62 HRC; также у зубьев есть соответствующая геометрия профилей, обеспечивающая защиту трубы. Изготовление многоразмерного ключа производится в соответствии с требованиями Спец. 7К по Стандарту АРI.

    В зависимости от температуры окружающей среды, при которой работают, многоразмерные ключи выпускаются в двух исполнениях:

    • Многоразмерный ключ предназначенный для работы при условиях низких температур до -20º С;
    • Многоразмерный ключ, предназначенный для работы при условиях низких температур до -45º С.

    В зависимости от длины рычага многоразмерные ключи выпускаются в трех исполнениях:

    • Многоразмерный ключ со стандартным рычагом.
    • Многоразмерный ключ с удлинённым рычагом.
    • Многоразмерный ключ с укороченным рычагом.

    Данные, которые необходимо указать в заявке:

    • диапазон диаметров захватываемых труб (дюймы, г/п ключа (кНм);
    • размеры ступенчатых челюстей;
    • тип рычага (стандартный или удлинённый);
    • климатическое исполнение.

    Рекомендации по применению:

    УМК 26÷159 мм, 1÷10 кНм

    УМК 60÷159 мм, 8÷22 кНм

    Недорогие, лёгкие, компактные машинные ключи, предназначенные в основном для докрепления-раскрепления труб на геологоразведочных скважинах, нефтяных скважинах небольшой глубины и на буровых станках для безтраншейной прокладки труб.

    УМК 60÷273 мм, 48 кНм

    Недорогой, компактный, лёгкий универсальный машинный ключ, предназначенный для докрепления-раскрепления НКТ и бурильных труб. Среди отечественных ключей аналогов не имеет. В связи с этим трудно переоценить его практически идеальное сочетание нагрузочной способности во всём диапазоне захватов, компактности, малого веса и более надёжного по сравнению с отечественными ключами захвата. Оптимальное решение для организаций, оказывающих услуги по ремонту скважин, в т.ч. с использованием бурильных труб.

    УМК 60÷365 мм, 35÷60 кНм

    Машинный ключ с широким диапазоном сменных челюстей и более широкой областью применения. Используется в основном для НКТ и обсадных труб. Наилучший выбор для потребителей, предпочитающих вместо ключей УМК-1, УМК-1С, КБТ, КБТ-2, КМТ-М, КМТ, КТР 60-200 и КТМП недорогое, по сравнению с американским и канадским, импортное оборудование «белой» сборки. В диапазоне 108-203 мм, может быть использован не только для ремонта скважин, но и при бурении.

    УМК 89÷299 мм, 70÷90 кНм

    Самый надёжный и самый популярный в России румынский ключ, заменяющий на стационарных буровых ключи с максимальным рабочим моментом до 90 кНм, такие как КМБ, КМБ-М и их модификации. Из-за относительно больших габаритов ключ может быть неудобен в стеснённых условиях при ремонте скважин.
