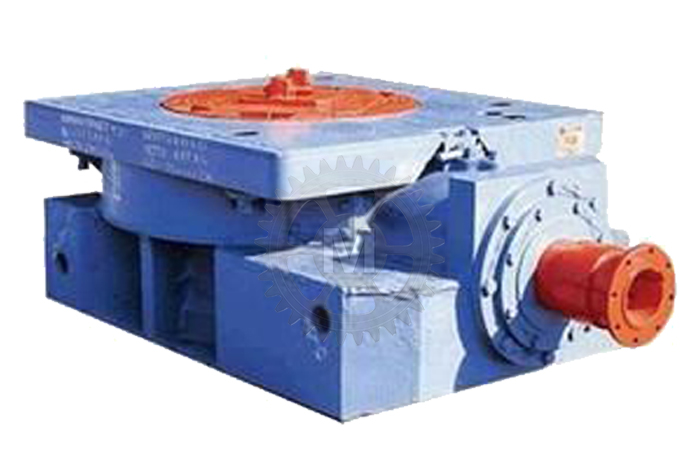

Ротор Р-360 карданный

Ротор Р-360 карданный

Есть в наличии
Кол-во товара
+
-
В корзину! Перейти в корзину
    Диаметр отверстия в столе ротора, мм 360
    Тип привода карданный
    Допускаемая статическая нагрузка на стол ротора, МН (тс) 1,2 (120)
    Наибольший крутящий момент на столе ротора
    - при вращении стола по часовой стрелке 1230
    - при вращении стола против часовой стрелке, кг х м -
    Расстояние от центра стола до оси зубьев звездочки при цепном приводе, мм 878
    Частота вращения стола ротора, с-1 (об/мин)
    - по часовой стрелке 3,33 (200)
    - против часовой стрелке, с-1 (об/мин) -
    Вариант зажима для ведущей бурильной трубы (ВБТ) ВБТ 80х80, ВБТ 89х89, ВБТ 112х112
    Передаточное число от приводного вала до стола ротора, i 3,29
    Габаритные размеры, мм
    - длина 1385
    - ширина 925
    - высота 510
    Масса, кг 1370
  • Ротор Р-360 карданный, предназначены для вращения бурильных труб и поддержания колонны бурильных или обсадных труб при свинчивании и развинчивании в процессе спуско-подъемных операций при поисковом бурении скважин и капитальном ремонте скважин, для работы в умеренном и холодном (район I2) макроклиматических районах по ГОСТ 16350-80, категория размещения изделия — первая по ГОСТ 15150-69. Вращение столу ротора передается через карданную передачу, ведущий вал ротора.

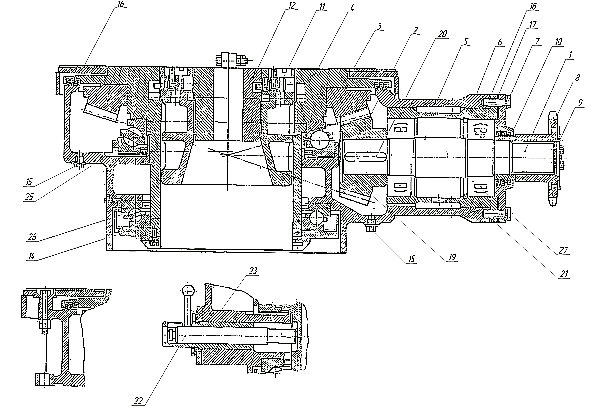

  • 1
    Вал ротора Р360.031
    2 Шестерня коническая Р360.032
    3 Венец конический УШ-25.04А
    4 Стол Р360.037В
    5 Станина Р360.001
    6 Корпус подшипника Р360.033
    7 Крышка Р360.034
    8 Звёздочка Р360.004
    9 Шайба упорная УШ-25.37
    10 Втулка УШ-25.16
    11 Вкладыш в сборе Р360.060Сб
    12 Зажим (вкладыш малый) Р360.003
    13 Пробка с указателем уровня (щуп) Р360.070Сб
    14 Крышка Р360.005Б
    15 Пробка М20х1,5 Р360.008
    17 Прокладка УШ-25.33
    18 Прокладка УШ-25.14, УШ-25.14-01
    19 Прокладка УШ-25.14, УШ-25.14-01
    20 Шпонка Р360.035
    21 Кольцо стопорное Ø119хФ145х12
    22 Защёлка Р360.048
    23 Направление защёлки Р360.050Сб
    25 Шарикоподшипник упорно-радиальный 0-9168288 Ø440х600х95 ТУ
    26 Шарикоподшипник упорно-радиальный 0-7168284 Ø420хØ580х73 ТУ
    27 Подшипник 0-3620 ГОСТ 5721-75 Ø100хØ215х73
