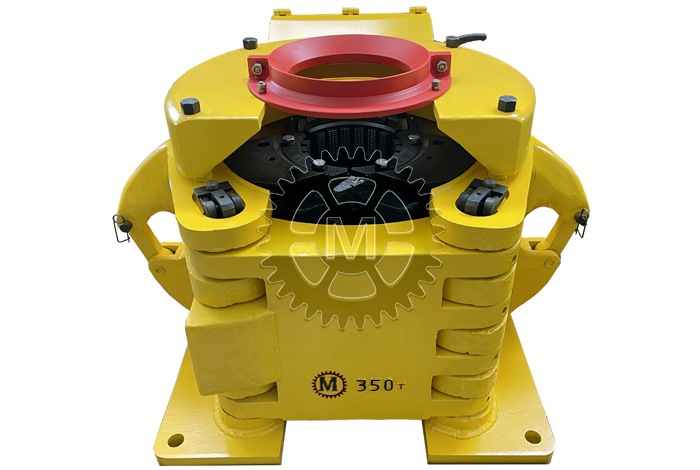

Спайдер-элеватор СЭ

Спайдер-элеватор СЭ

Есть в наличии
Кол-во товара
+
-
В корзину! Перейти в корзину



    ХАРАКТЕРИСТИКА ЕД. ИЗМ.                     РАЗМЕРЫ
    Размер клина дюймы   5 ½ 7⅝ (193,7) 9 ⅝ 11 ¾ 13 ⅜
       (мм) -139,7 -244,5 -298,4 -339,7
    Размер плашки дюймы 3 ½ 5 ¾
       (мм) -88,9 -145,05  8 ⅝ 10 ¾ 12 ¾
      4    6⅝  -219,1 -273,05 -323,8
      -101,6 -168,8
      4½ (114,3)

      4¾ (120,65)   7(177,8)
      5 (127)    7 ⅝     9 ⅝  11 ¾ 13 ⅜
      -193,7 -244,5 -298,4 -339,7
      -139,7
    К-во к- тов клиньев  шт. 5
    Максимальная г/п Кор.т       350 350
    тс       320 320
    Рабочая г/п клиньев тс 200 300 300 320 320
    Габаритные размеры
    - длина мм 1300
    - ширина мм 1235
    - высота мм 840
    Рабочее давление бар                           7…..10



  • Ишимбайский машзавод - единственный российский производитель спайдер-элеваторов повышенной грузоподъемности до 450 тонн.

    Спайдеры-элеваторы СЭ пневматические с ручным стопорением, с возможностью ручного управления, предназначен для захвата и удержания на весу колонны бурильных и обсадных труб в процессе спуско-подъемных операций при бурении нефтяных и газовых скважин, в умеренном и холодном (районы I1 и I2) макроклиматических районах по ГОСТ 16350. Климатическое исполнение У с температурой окружающего воздуха от минус 50°С до плюс 45°С. Климатическое исполнение ХЛ с температурой окружающего воздуха от минус 60°С до плюс 45°С.

    Категория изделия 1 по ГОСТ 15150.

    Корпуса, клинья, дверцы и принадлежности, несущие нагрузку изготовляются из литой легированной стали с добавками хрома, никеля и молибдена и подвергаются термообработке.

    Проектирование и изготовление спайдеров-элеваторов соответствуют спецификациям 8А и 8С по API. Они предназначены для удержания на весу НКТ диаметром от 4.1/2 до 13.3/8 дюймов; г/п: 450 коротких тонн.

    Производство Спайдер-элеватора СЭ осуществляется в соответствии с ТУ 3668-006-05273837-2018.

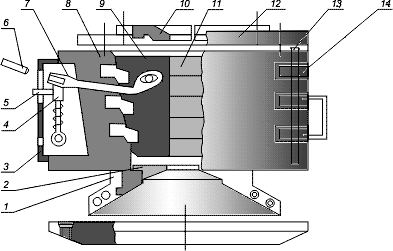

  • 1 - воронка, 2 - кольцо направляющее, 3 - кожух,

    4 - запорный механизм, 5 - фиксатор, 6 - рычаг,

    7 - вилка, 8 - корпус, 9 - кулачок, 10 - направляющая,

    11 - вкладыши (плашки), 12 - щит, 13 - ось, 14 - дверь.
