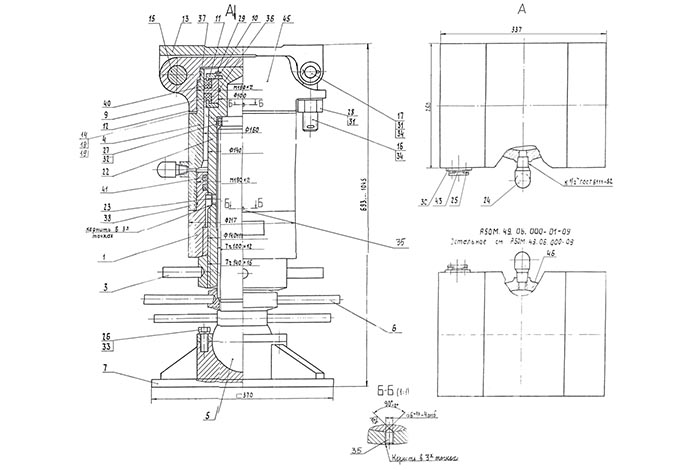

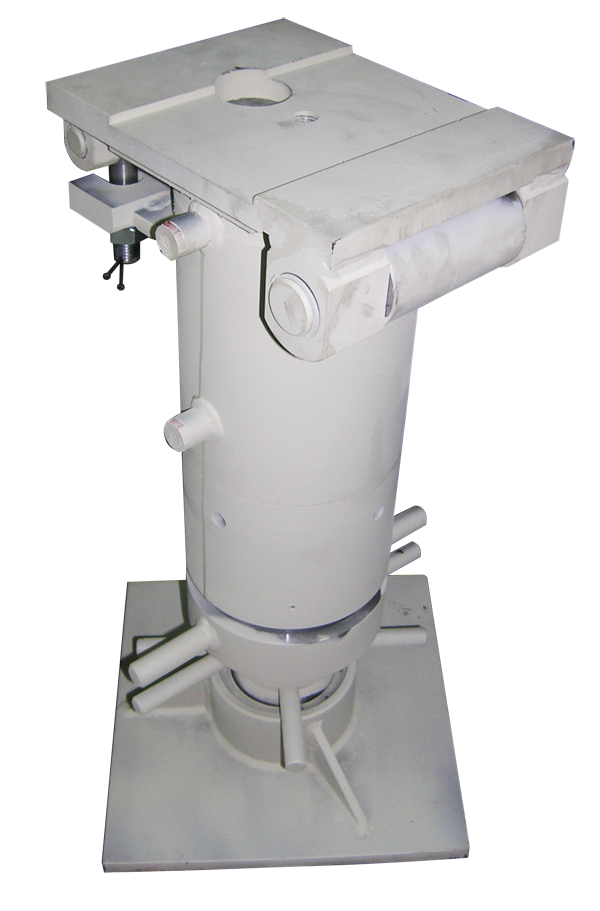

Аутригер задний представляет собой гидроцилиндр двустороннего силового действия и предназначен для выставления агрегата А50М при работе. Уплотнение состоит из неразъемного уплотнительного кольца прямоугольного сечения с тремя уплотнительными кромками Р2 (поз.1) и поджимного резинового кольца квадратного сечения S1 (поз.2).

Преимущества - компактность, герметичность в широком диапазоне давлений.

Материалы - уплотнительное кольцо Р2 – термоэластопласт Хайтрел (твердость 72 по Шор-D) (код 5). Поджимное кольцо S1 – маслобензостойкая резина (код 9).

Область применения - в гидроцилиндрах двойного действия с компактным поршнем для эффективного уплотнения как при высоких, так и при низких давлениях.

Монтаж - первым устанавливается в канавку поршня поджимное кольцо S1. Скручивание кольца не допускается. Затем монтируется уплотнительное кольцо Р2. Для облегчения монтажа и исключения возможности его разрыва, кольцо рекомендуется нагреть до 100 градусов Цельсия в термостате или погружением в кипящую воду на 3-5 минут с последующим удалением воды с поверхности кольца.
