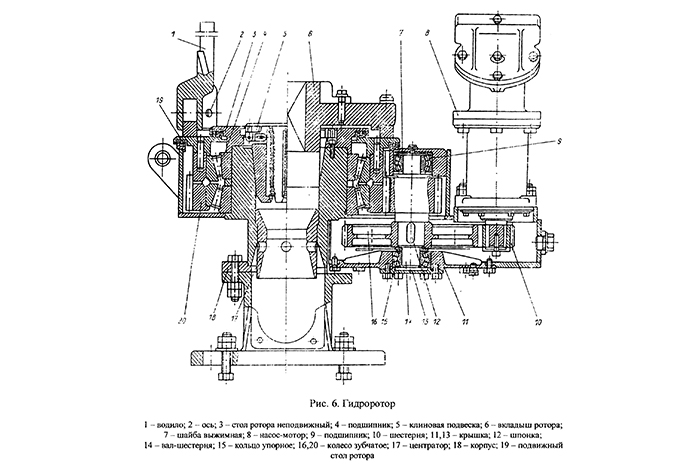

Гидроротор А50М.04.00.000



    № поз.

    Обозначение

    Наименование

    Description

    Кол-во

    1

    А50М.04.00.021

    Водило

    Carrier

    1

    2

    ЧС-105-05

    Ось

    Axle

    2

    3

    А50М.04.00.001

    Стол ротора неподвижный

    Stationarytable

    1

    4

    2097952.6364

    Роликоподшипник

    Roller bearing

    1

    5

    "АПР2-2"""

    Подвеска клиновая

    V-hanger

    1

    5

    "АПР2-2 1/2"""

    Подвеска клиновая

    V-hanger

    1

    5

    "АПР2-3"""

    Подвеска клиновая

    V-hanger

    1

    6

    А50М.04.04.000

    Вкладыш ротора

    Rotary table insert

    1

    7

    А50М.04.00.008

    Шайба нажимная

    Pressure washer

    1

    8

    МН 250/100

    Мотор-насос

    Motor-driven pump

    1

    9

    3608.5721-75

    Подшипник

    Bearing

    2

    10

    А50М.04.00.003

    Шестерня

    Gear

    1

    11

    А50М.04.00.006

    Крышка

    Cover

    1

    12

    ЧС-096-01

    Призматическая шпонка

    Sunk key

    2

    13

    НД-134-07

    Крышка

    Cover

    1

    14

    А50М.04.00.004

    Вал-шестерня

    Pinion-shaft

    1

    15

    А50М.04.00.011

    Кольцо упорное

    Thrust ring

    1

    16

    А50М.04.00.002

    Колесо зубчатое

    Tooth gear

    1



    А50М.04.03.000

    Рычаг

    Lever

    1



    А50М.04.00.022

    Груз

    Weight

    1



    ЧС-105-06

    Ось

    Axle

    1

    17

    А50М.04.00.007

    Центратор

    Centralizer

    1

    17

    А50М.04.00.007-01

    Центратор

    Centralizer

    1

    17

    А50М.04.00.007-02

    Центратор

    Centralizer

    1

    18

    А50М.04.01.000

    Корпус

    Housing

    1

    20

    А50М.04.00.005

    Колесо зубчатое

    Tooth gear

    1

    19

    А50М.04.02.000

    Стол ротора подвижный

    Movable rotary table

    1



  •  Гидроротор установки подъемной для освоения и ремонта нефтяных и газовых скважин УПА-60А и УПА-60А 60/80 (далее гидроротор) предназначен для производства буровых работ (разбуривания цементных пробок), а также для механического свинчивания и развинчивания бурильных и насосно-компрессорных труб.

    Привод гидроротора:

    от насос-мотора МН 250/160 ТУ 2-053-1310-77

    Нагрузка статическая на подвижный стол гидроротора, кН. (тс.), не более:

    800 (80)

    Момент силы на столе гидроротора кН-м. (кгс*м) расчетный:

    9000 (900)

    Проходное отверстие стола гидророторамм., не менее:

    142

    Диаметры захватываемой трубы, дюйм:

    2"; 2/2"; 3"

    Масса гидроротора, кг., не более:

    585,6

    Гидроротор состоит из собственно ротора и насос-мотора. В сварном корпусе размещены шестеренчатый редуктор, клиновой захват и другие детали. Ротор получает вращение от насос-мотора МН 250/160 через двухступенчатый понижающий редуктор. К зубчатому колесу прикреплен подвижный стол ротора с двумя ребрами, к которым крепится водило . Наличие лабиринтных уплотнений исключает возможность попадания внутрь корпуса влаги и грязи.

    Клиновой захват предназначен для удержания колонны труб на весу. Захват может удерживать трубы различного диаметра благодаря сменным клиновым подвескам (в комплект поставки не входят). Подъем и опускание клиньев подвески производится коромыслом, на котором помещен груз , уравновешивающий вес клиньев. Реверсирование насос-мотора достигается изменением направления потока жидкости трехпозиционным золотником.

    Подготовку и порядок работы гидроротора в составе установки подъемной необходимо осуществлять в соответствии с «Руководством по эксплуатации и инструкции по монтажу и регулированию» установки подъемной дня освоения и ремонта нефтяных и газовых скважин УПА-60А (УПА-60А 60/80).

    При передвижении установки подъемной гидроротор крепится болтами на раме установки.

    Гарантийный срок работы гидроротора - 12 месяцев со дня ввода его в эксплуатацию
    (но не более 3000 часов работы насос-мотора при номинальных параметрах).

    В течении гарантийного срока предприятие-изготовитель обязуется безвозмездно заменять или ремонтировать вышедший из строя гидроротор, при условии соблюдения потребителем правил его транспортирования, хранения и эксплуатации.
