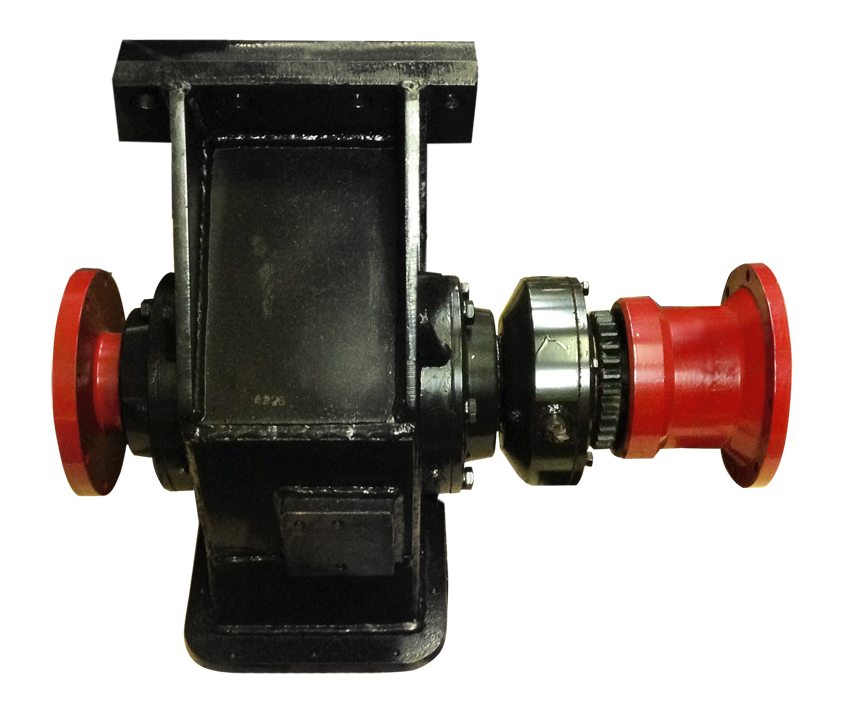

Трансмиссия А50М.07.00.000

    № поз.

    Обозначение

    Наименование

    Description

    Кол-во

    1

    А50М.05.00.024

    Фланец

    Flange

    1

    2

    А50М.07.00.005

    Крышка

    Cover

    2

    3

    А50М.07.00.002

    Корпус

    Housing

    1

    4

    А50М.07.00.001

    Звездочка

    Sprocket

    1

    5

    1.2-90x120-3.8752

    Манжета

    Collar

    2

    6

    А50М.07.00.012

    Крышка бугеля

    Stirrup cover

    1

    7

    218.8338

    Подшипник

    Bearing

    1

    8

    А50М.07.00.013

    Муфта зубчатая

    Gear clutch

    1

    9

    А50М.07.00.014

    Фланец зубчатый

    Toothed flange

    1

    10

    212.8338

    Подшипник

    Bearing

    2

    11

    А50М.07.00.006

    Вал

    Shaft

    1

    12

    А50М.07.00.017

    Шпонка

    Key

    2

    13

    А50М.07.00.011

    Корпус бугеля

    Stirrup body

    1

    14

    3614.5721

    Подшипник

    Bearing

    2

  • Трансмиссия установки подъемной для освоения и ремонта нефтяных и газовых скважин УПА-60А и УПА-60А 60/80 (далее трансмиссия) является передаточным звеном системы отбора мощности от ходового двигателя шасси установки подъемной на промывочный насос и основную лебедку.

    Количество потребителей

    2

    Масса трансмиссии, кг., не более:

    97,4

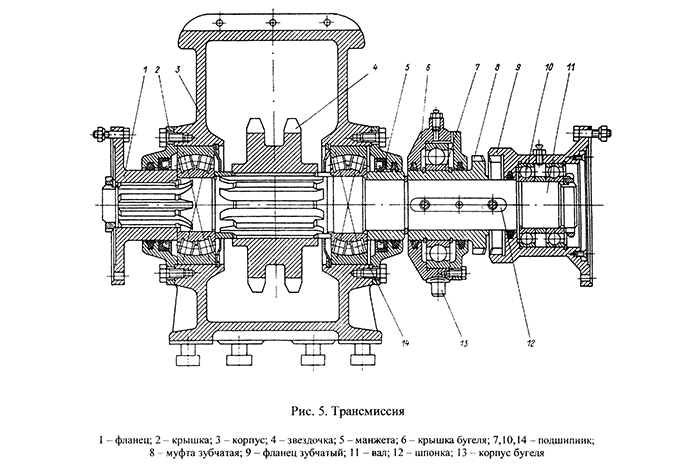

    В литом чугунном корпусе 3 на двух сферических роликоподшипниках 14 установлен вал 11. Между его опорами на шлицах установлена цепная звездочка 4 привода основной лебедки. На конце вала со стороны раздаточного редуктора на шлицах установлен фланец 1 для присоединения карданного вала. На другом конце этого вала свободно установлен на шарикоподшипниках фланец 9 для присоединения карданного вала привода промывочного насоса. Включение фланца во время работы производиться зубчатой муфтой 8.

    Выходящие из корпуса трансмиссии валы уплотнены резиновыми манжетами и войлочными уплотнителями.

    Корпус 3 имеет фланец для присоединения кожуха цепной передачи привода основной лебедки.

    Подготовку и порядок работы трансмиссии в составе установки подъемной необходимо осуществлять в соответствии с «Руководством по эксплуатации и инструкции по монтажу и регулированию» установки подъемной для освоения и ремонта нефтяных и газовых скважин УПА-60А (УПА-60А 60/80).

    Гарантийный срок работы трансмиссии – 12 месяцев со дня ввода её в эксплуатацию. В течении гарантийного срока предприятие-изготовитель обязуется безвозмездно заменять или ремонтировать вышедшую из строя трансмиссию, при условии соблюдения потребителем правил её транспортирования, хранения и эксплуатации.
