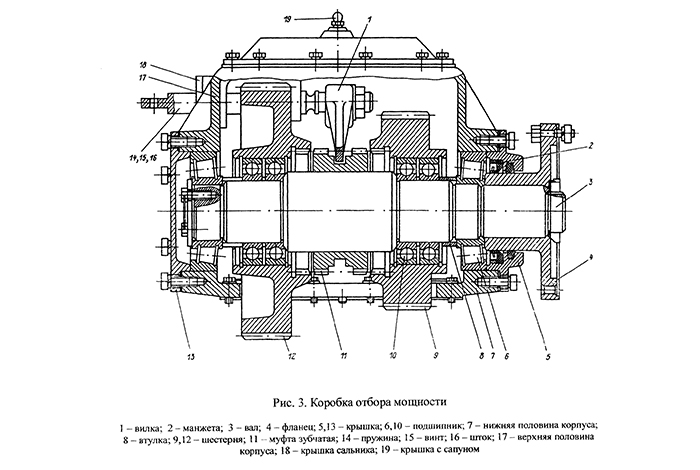

Коробка отбора мощности А50М.05.00.000



    № поз.

    Обозначение

    Наименование

    Description

    Кол-во

    1

    A50M.05.00.013

    Вилка

    Fork

    1

    2

    БСК90Х120Х12

    Манжета

    Collar

    1

    3

    A50M.05.00.003

    Вал

    Shaft

    1

    4

    A50M.05.00.024

    Фланец

    Flange

    1

    5

    A50M.05.00.009

    Крышка

    Cover

    1

    6

    7313.333

    Подшипник

    Bearing

    2

    7

    A50M.05.00.001

    Половина корпуса нижняя

    Lower half of housing

    1

    8

    A50M.05.00.007

    Втулка

    Bush

    2

    9

    A50M.05.00.006

    Шестерня

    Gear

    1

    10

    214.8338

    Подшипник

    Bearing

    4

    11

    A50M.05.00.005

    Муфта зубчатая

    Gear clutch

    1

    12

    A50M.05.00.004

    Шестерня

    Gear

    1

    13

    A50M.05.00.008

    Крышка

    Cover

    1

    14

    A50M.05.00.017

    Пружина

    Spring

    1

    15

    A50M.05.00.018

    Винт

    Screw

    1

    16

    A50M.05.00.011

    Шток

    Rod

    1

    17

    A50M.05.00.002

    Половина корпуса верхняя

    Upper half of housing

    1

    18

    A50M.05.00.012

    Крышка сальника

    Packing gland cover

    1

    19

    210.8020165

    Крышка с сапуном

    Cover with breather

    1



  •  Коробка отбора мощности установки подъемной для освоения и ремонта нефтяных и газовых скважин (далее коробка отбора мощности) предназначена для отбора и передачи мощности от ходового двигателя шасси установки подъемной через раздаточный редуктор на исполнительные механизмы установки. Коробка отбора мощности может эксплуатироваться только в составе вышеуказанных установок подъемных.

    Количество скоростей

    2

    Передаваемая мощность, кВт (л.с.), не более

    132,4 (180)

    Масса коробки отбора мощности, кг., не более:

    126,2

    Корпус коробки отбора мощности отлит из стали и прикреплен болтами к верхнему фланцу раздаточной коробки шасси.

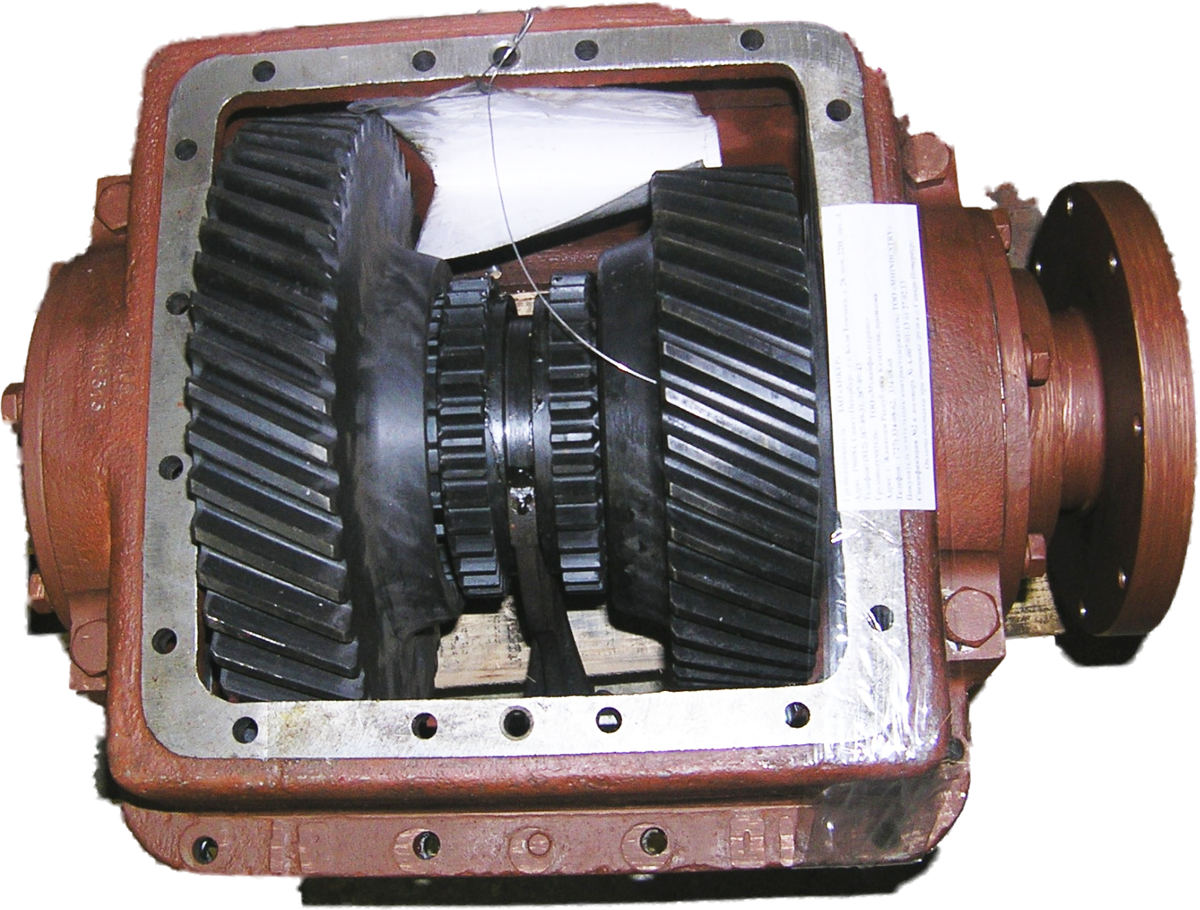

    В корпусе коробки на двух конических роликоподшипниках установлен вал отбора мощности , несущий свободно поставленные на шарикоподшипниках косозубые шестерни (первой и второй скорости соответственно), находящиеся в постоянном зацеплении с шестернями раздаточной коробки. Включение шестерен производится зубчатой муфтой, которая перемещается вилкой, закрепленной на штоке, имеющем три положения: первая передача, вторая передача и нейтраль (выключенное положение), фиксируемые шариковым фиксатором. На валу насажен фланец для присоединения карданного вала привода раздаточного редуктора.

    Рычаг управления коробкой отбора мощности находится в кабине водителя.

    Монтаж, подготовку и порядок работы коробки отбора мощности в составе установки подъемной необходимо осуществлять в соответствии с «Руководством по эксплуатации и инструкции по монтажу и регулированию» установки подъемной для освоения и ремонта нефтяных и газовых скважин .

    Гарантийный срок работы коробки отбора мощности - 12 месяцев со дняввода её в эксплуатацию.

    В течении гарантийного срока предприятие-изготовитель обязуется безвозмездно заменять или ремонтировать вышедшую из строя коробку отбора мощности, при условии соблюдения потребителем правил её транспортирования, хранения и эксплуатации.
