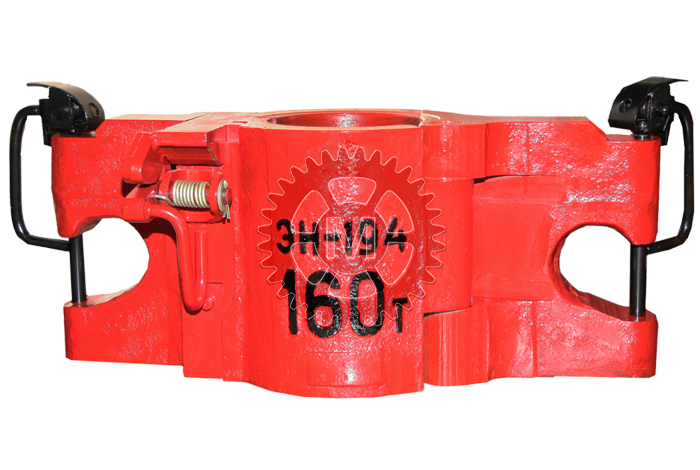

Элеватор литой ЭН (SLX)
|
|
|
-
Элеватор литой ЭН предназначен для захвата и удерживания на весу колонны обсадных труб при спускоподъемных операциях при бурении скважин. Используется в умеренном макроклиматическом районе по ГОСТ 16350-80.
Элеватор литой для обсадных труб ЭН состоит из следующих основных сборочных единиц и деталей: корпуса, оси шарнира, затвора, собачки, предохранителя замка предохранителей штропов.
Корпус элеватора представляет собой массивную стальную литую деталь с открытыми по бокам проушинами под штропы, с внутренней расточкой под захватываемую трубу. Затвор стальной литой присоединяется к корпусу посредством шарнира на котором вращается при закрывании и открывании элеватора. Собачка элеватора ЭН обеспечивает автоматическое запирание элеватора при захлопывании створки и предотвращает самопроизвольное открытие элеватора в процессе производства спускоподъемных операций. Собачка соединена с корпусом посредством оси собачки. Собачка имеет выступ, который в закрытом состоянии элеватора находится под опорной поверхностью муфты обсадной трубы. Этот выступ обеспечивает дополнительную фиксацию в закрытом положении.
Собачка действует автоматически благодаря наличию установочной пружины и наклонной поверхности головки. Пружина работает на растяжение. Одним концом она закреплена на оси пружины в корпусе, другим навешана на ушко. Предохранитель замка фиксирует собачку в закрытом положении элеватора и обеспечивает страховое запирание элеватора.
Полный установленный срок службы элеватора литого ЭН не менее 1,5 года. Полный средний срок службы не менее 3 лет.
Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию.
Производство элеваторов ЭН осуществляется в соответствии с ТУ 3666-009-05273837-2018.
*по желанию заказчика изготавливаем элеваторы ЭН с меньшей грузоподъемностью |
