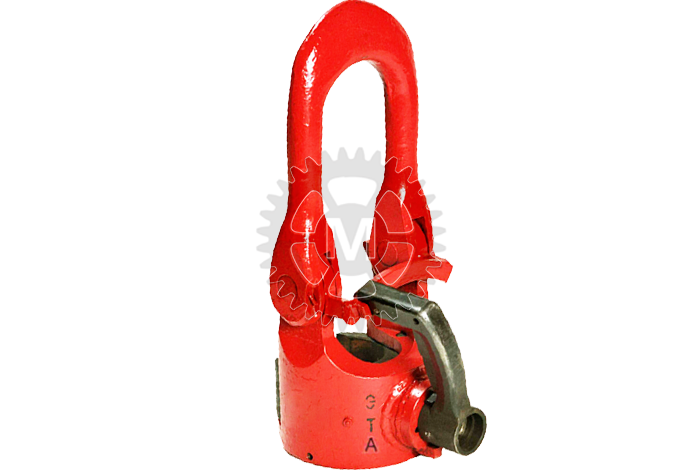

Элеватор ЭТА-32, ЭТА-50, ЭТА-60

Элеваторы трубные типа ЭТА предназначены для захватывания под муфту или замок и удерживания на весу колонн насосно-компрессорных или бурильных труб по ГОСТ 63380 и ГОСТ 63175 в процессе спуско-подъемных операций как с вертикальной установкой труб, так и с укладкой их на мостки при освоении и ремонте нефтяных и газовых скважин. Применяются в умеренном и холодном макроклиматическом районах по ГОСТ 16350-80.

Элеватор ЭТА состоит из следующих основных деталей и сборочных единиц:  корпуса;  серьги; сменных захватов для различных диаметров труб; направляющих; запирающего устройства, представляющего собой поворотную рукоятку с пружинным фиксатором и  рычагом. Корпус элеватора ЭТА представляет собой литую деталь  с  внутренней расточкой  для установки захвата с трубой. Корпус за проушины соединен шарнирно, посредством пальцев, с  серьгой, служащей для подвешивания элеватора на крюк талевой системы. С тыльной стороны к корпусу элеватора с помощью шариков, заполняющих канавки корпуса и втулки рукоятки, крепится поворотная рукоятка запирающего устройства.

Захват элеватора ЭТА служит для захвата трубы за муфту. Для каждого диаметра трубы  предусмотрен  соответствующий захват. Захват состоит из правой и левой челюсти, штока, шарнирно соединенных между собой пальцем.

Запирающее устройство представляет собой рукоятку с установленным в ней пружинным фиксатором и рычагом, отжимаемым пружиной.

Направляющие и обеспечивают синхронное раскрытие челюстей захвата при захвате трубы и ограничивают выдвижение захвата из корпуса элеватора.
