ТУ 05273837.303838.018
* По требованию заказчиков возможно изготовление диаметров для АПР2-ВБМ , АПР2-ГП: 102,114, В48, В60, В73, В89, В102, В114 мм |

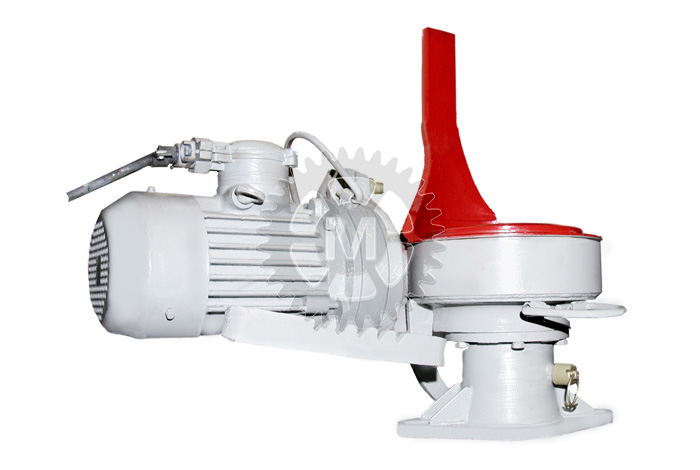

Ключ (автомат) для подземного ремонта скважин АПР2-ВБМ и ключ (автомат) для подземного ремонта скважин АПР2-ГП предназначены для механизации операций по свинчиванию-развинчиванию (АПР2-ГП для работы в составе гидрофицированных установок), удержанию на весу и освобождению колонны НКТ при подземном ремонте скважин в условиях умеренного и холодного (район I2) макроклиматических районов по ГОСТ 16350-80.
Ключ (автомат) выполнен в виде отдельных блоков, что облегчает его монтаж и транспортировку.
Основными частями ключа АПР2-ВБМ являются: блок вращателя, клиновая подвеска АПР, центратор, балансир с грузом, привод и блок управления приводом. Блок вращателя АПР представляет собой корпус клинового спайдера с червячным редуктором, работающим в масляной ванне, и водилом АПР, передающим вращающее усилие трубному ключу. На конце червячного вала монтируется полумуфта центробежной муфты с установленными на ней сменными маховиками.
Блок клиновой подвески АПР состоит из направляющей с кольцевым основанием, к которому на шарнирах подвешены три клина. Клинья для труб диаметром 60, 73 мм состоят из корпуса клина и сменных плашек. Клинья для труб диаметром 89 мм монолитные. Клиновые подвески имеют усы-синхронизаторы, которые обеспечивают синхронную работу клиньев в момент захвата трубы. Блок центратора состоит из пьедестала, к которому крепится блок вращателя, фиксатора, вкладышей центратора. Вкладыши центратора изготовляются с проходными диаметрами для труб 60, 73 и 89 мм. Вкладыши центратора удерживаются в пьедестале фиксатором. Балансир состоит из рычага и груза, при помощи которых осуществляется перемещение клиновой подвески вверх-вниз. Привод ключа АПР2-ВБМ состоит из электродвигателя с центробежной муфтой. Блок управления состоит из магнитного пускателя, кнопочного поста, соединенных между собой и с электродвигателем при помощи штепсельных разъемов. Вращение от электродвигателя передается центробежной муфтой вращателю. При этом номинальный крутящий момент достигается только при наборе электродвигателем полного числа оборотов. В зависимости от диаметра свинчиваемых или развинчиваемых труб на втулку вращателя устанавливаются соответствующие маховики.
Устройство ключа АПР2-ГП аналогично устройству ключа АПР2-ВБМ. В качестве привода ключа АПР2-ГП используется гидромотор типа Г15-24, соединенный кулачковой муфтой с червяком вращателя. Подвод рабочей жидкости к гидромотору осуществляется от подъемно установки (агрегата). Управление гидроприводом осуществляется с пульта управления гидросистемой агрегата. В зависимости от диаметра свинчиваемых или развинчиваемых труб, а также операций по свинчиванию-развинчиванию, докреплению и раскреплению труб посредством регулятора расхода жидкости достигается необходимый крутящий момент ключа АПР2-ГП.
