* Исполнение: А – без безопасной ручки, Б – с безопасной ручкой |
Штропы эксплуатационные ШЭ предназначены для подвешивания элеваторов к крюкам талевых систем в процессе спуско-подъемных операций при капитальном ремонте нефтяных и газовых скважин в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350-80.

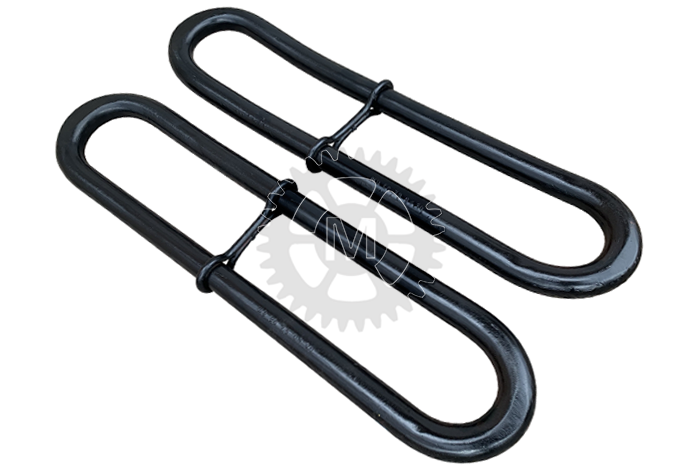

Штроп эксплуатационный ШЭ представляет собой замкнутую стальную петлю овальной формы, вытянутую по одной оси. Изготовлен из круглой заготовки (сварной). Верхний конец штропа ШЭ отогнут под углом 15° и сплющен. Нижний конец – отогнут по радиусу. На нижнем конце штропа ШЭ имеется ручка для удобства и безопасности работы с ним.
Штропы ШЭ используются в паре. Верхними концами они подвешиваются на зев или рога крюка талевого блока, а нижними концами заводятся в проушины элеватора, осуществляя тем самым связь между крюком и элеватором.
