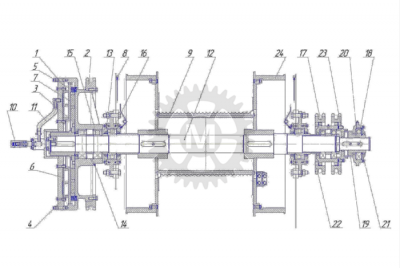

Барабан буровой УПА 60/80.02.04.000

№ поз.	Обозначение	Наименование	Description	Кол-во
1	A50M.02.04.010	Крышка	Cover	1
2	А50М1.02.04.020	Ступица со звёздочкой в сборе Z=67; t=44,45	Hub with an asterisk assembly	1
3	А50М1.02.04.040	Диск	Disk	1
4	9УПА.02.04.017	Вкладыш круглый	Liner round	32
5	11УПА.04.01.001	Пружина	Spring	12
6	А50М1.02.04.003	Диафрагма	Aperture	1
7	А50М1.02.04.130	Диск ведущий	Disk leading	1
8	А50М.02.02.010	Маслопровод лебёдки	Winch Oil Line	2
9	УПА60/80.02.04.010	Барабан	Drum	1
10	УПА60.09.03.000	Вертлюжок	Swivel	1
11	20х29-16 ХЛ	Рукав ГОСТ 10362-76	Sleeve	0,3м
12	УПА60/80.02.04.011	Вал (фрикц)	Shaft	1
13	1.2-150х 180х4	Манжета ГОСТ 8752-79	Collar	5
14	1.2.Ц6	Маслёнка ГОСТ 19853-74	Oilcan	2
15	3524	Подшипник ГОСТ 5721-75	Bearing	2
16	3526	Подшипник ГОСТ 5721-75	Bearing	2
17	224	Подшипник ГОСТ 8338-75	Bearing	2
18	226	Подшипник ГОСТ 8338-75	Bearing	2
19	А50М.02.04.017-01	Полумуфта зубчатая	Gear half-coupling	1
20	А50М.02.04.015	Корпус бугеля	Stirrup body	1
21	А50М.02.04.016	Крышка бугеля	Cover body	1
22	А50М.02.04.050	3вёздочка в сборе Z=30 Т =44,45	Asterisk assembly	1
23	А50М.02.04.014-01	Полумуфта зубчатая	Gear half-coupling	1
24	УПА60/80.02.04.002	Обод	Rim	2

Буровой барабан УПА 60/80.02.04.000 (с торцевой муфтой) предназначен для использования в составе лебедок агрегатов для освоения и ремонта скважин УПА60, УПА60/80.

Условия эксплуатации – умеренный и холодный (район I2) макроклиматические районы по ГОСТ 16350-80. Климатическое исполнение «У», температура окружающего воздуха от -45С до +45С.

При условии соблюдения правил эксплуатации, предприятие-изготовитель гарантирует работоспособность изделия в течение 12 месяцев со дня ввода в эксплуатацию и 18 месяцев со дня продажи.
