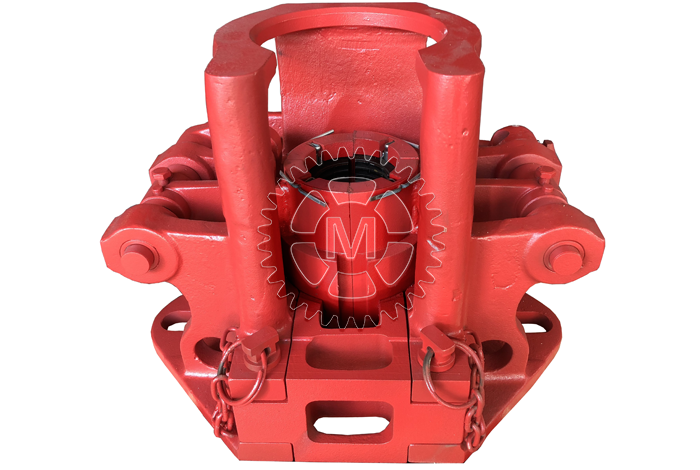

Спайдер СПГ-50

Спайдер СПГ-50

Есть в наличии
Кол-во товара
+
-
В корзину! Перейти в корзину



    Допускаемая нагрузка, кН (т) 500 (50)
    Диаметры захватываемых труб, мм 50,60,73,89
    Привод перемещения клиньев гидравлический или пневматический
    Рабочее давление, Мпа
    от гидросистемы  3-5
    от пневмосистемы 0,6-0,9
    Температура окружающей среды, °С
    рабочие  –40 … +40
    предельные рабочие –50 … +45
    Габаритные размеры, мм 565х480х360
    Масса, кг 120 max
  • Спайдер СПГ-50 предназначен для захвата насосно-компрессорных труб и бурильных труб с наружным Ø50 мм (1.99"), Ø60 мм (2.3/8"), Ø73 мм (2.7/8"), Ø89 мм (3.1/2") и удержания их на весу в устье нефтяных скважин в процессе спускоподъемных операций при ремонте и бурении скважин. Климатическое исполнение «У», категория размещения ГОСТ 15150-69.

    • корпус с блоком клиньев и вкладышами под НКТ Ø73 мм (2.7/8");
    • комплект вкладышей под НКТ Ø60 мм (23/8") и Ø89 мм (31/2");
    • комплект вкладышей под НКТ Ø50 мм (1.99") - под заказ;
    • дверца;
    • цилиндр (гидравлический или пневматический);
    • система рычагов с защелкой;
    • шланг Ду6 РВД 6.22х1,5;
    • кран пневматический;
    • ЗИП.
  • № п/п Наименование Обозначение
    СПЕЦИФИКАЦИЯ НА ЗАПАСНЫЕ ЧАСТИ К СПАЙДЕРУ СПГ-50.00.00
    1. Общая сборка
    1 Дверца спайдера СПГ50.000.102
    2 Штроп СПГ50.000.103
    3 Коленвал левый/ правый СПГ50.000.104/105
    4 Рычаг подъемный СПГ50.000.106
    5 Предохранительное устойство СПГ50.108.000
    6 Штифт СПГ50.114.000
    7 Гайка с нейлоновым кольцом 65117
    8 Зажим (кольцо стопорное) 65122
    9 Втулка СПГ50.000.124
    10 Втулка СПГ50.000.125
    11 Распорка СПГ50.000.126
    12 Защелка 65135
    13 Шплинт 65601
    14 Масленка 1.3УХЛ1
    15 Штифт 8r6x50
    16 Корпус клина (33 мм.-89 мм.) СПГ50.000.622
    17 Вкладыш 48 мм. ДЭЦ8.214.001-01
    18 Вкладыш 2 3/8 ДЭЦ8.214.001
    19 Вкладыш 2 7/8 ДЭЦ8.214.002
    20 Вкладыш 3 1/2 ДЭЦ8.214.003
    21 Пневмошланг РВД6-84-4000
    22 Пневмокран ручной (Россия)
    23 Пневмокран ручной (Импорт.)
    24 Ось 65136
    25 Ось 65136-01
    26 Ось 65136-02
    27 Ось 65136-03
    28 Шплинт 4х40
    2. Пневмо / гидроцилиндр
    1 Корпус ЦГ.01.00
    2 Шток ЦГ.02.00
    3 Головка цилиндра ЦГ.00.01
    4 Штуцер ЦГ.00.02
    5 Вилка 65107
    6 Кольцо Б-65
    7 Уплотнительное кольцо 022-027-30-2-2
    8 Уплотнительное кольцо 055-065-58-2-2
    9 Ремкомплект на цилиндр (ЗИП РТИ)
