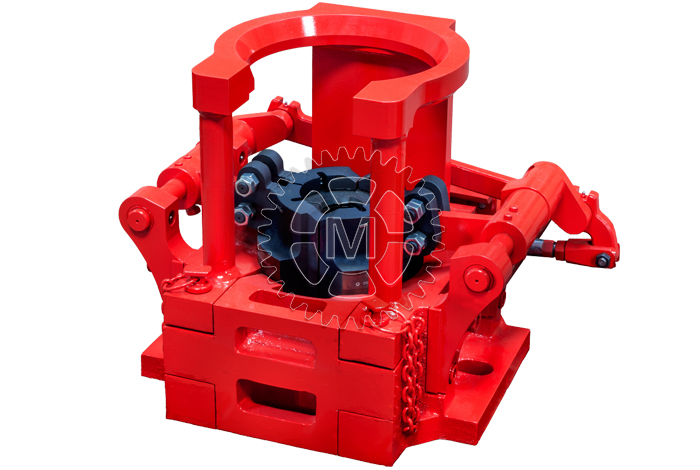

Спайдер СПГ-80

Спайдер СПГ-80

Есть в наличии
Кол-во товара
+
-
В корзину! Перейти в корзину
    Допускаемая нагрузка, кН (тс) 800(80)
    Привод блока клиньев гидравлический или пневматический от подъемной установки
    Номинальное рабочее давление, МПа
    - гидросистемы 10.0
    - пневмосистемы 0.6-0.9
    Условный диаметр захватываемых труб, мм
    - насосно-компрессорных по ГОСТ 633-80 60, 73, 89
    - бурильных по ГОСТ 631-75 60, 73, 89
    Габаритные размеры, мм, не более
    - длина 650
    - ширина 580
    - высота 450
    Масса, кг, не более
    - спайдера в собранном виде 210
    - полного комплекта 223
  • Спайдер СПГ-80 предназначен для захватывания и удержания на весу колонны насосно-компрессорных труб в процессе спуско-подъемных операций при ремонте нефтяных скважин гидрофицированными или оборудованными компрессором подъемными агрегатами типа УПА-60А и при бурении скважин агрегатами А50МБ в условиях умеренного и холодного (район I2) макроклиматических районов по ГОСТ 16350-80.

    Спайдер СПГ-80 состоит из следующих основных частей: корпуса с блоком клиньев и вкладышами под трубу, дверцы, системы рычагов с защелкой и пневмо-гидроцилиндра. Корпус спайдера выполнен в виде сварной конструкции: корпуса, кольца со стойками и панели. Для строповки предусмотрена специальная проушина. Разрез корпуса закрывается дверцей, фиксирующейся штифтами. Во избежание утери штифты крепятся к корпусу цепями. В коническую расточку корпуса устанавливается блок клиньев спайдера с быстросъемными сменными вкладышами трех типоразмеров – под трубы диаметром 60, 73, 89мм. В корпусе на антифрикционных втулках установлены два карданных вала, соединенных между собой штропом.

    • вкладыши под трубу диаметром 60мм, комплект
    • вкладыши под трубу диаметром 73мм, комплект
    • вкладыши под трубу диаметром 89мм, комплект
    • шланги РВД6.110.4000.0,7.11/11.М22х1,5-У1
    • кран пневматический
