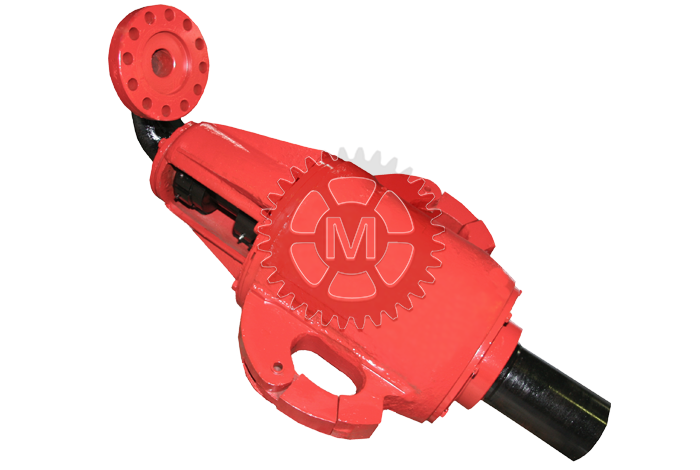

Вертлюг буровой ВБ-80 (двухштропный)

Вертлюг буровой ВБ-80 предназначен для подачи промывочной жидкости от насоса к забою скважин при роторном и турбинном бурении, а также обеспечения возможности вращения колонны бурильных труб в условиях умеренной климатической зоны по ГОСТ 16350-80.

Вертлюг ВБ-80 состоит из двух основных групп деталей: не вращающейся, подвешиваемой к подъемному крюку, и вращающейся, которая через ведущую штангу (квадрат) соединяется с колонной бурильных труб.

Невращающаяся часть вертлюга состоит из корпуса, представляющего собой стальную отливку с двумя проушинами под штропы для подвешивания вертлюга к крюку. Верхняя часть корпуса закрыта фланцем, к которому крепится колпак блока сальников; к колпаку крепится горловина (отвод) для присоединения бурового напорного рукава.

К числу вращающихся деталей относится ствол вертлюга, установленный в корпусе на трех подшипниках. Основной упорно-радиальный сферический подшипник воспринимает нагрузки от колонны труб, подвешенной к стволу, возникающие при бурении. В верхней части ствол упирается в шариковый радиально-упорный подшипник, воспринимающий усилия от веса невращающихся деталей вертлюга, а также динамические нагрузки, возникающие при бурении. Для центрирования ствола в корпусе служит роликовый радиальный подшипник, расположенный в нижней части корпуса вертлюга.

Особенность конструкции вертлюга ВБ-80 – напорный сальник с плавающей напорной (грязевой) трубой. Напорный сальник состоит из 3-х резиновых V-образных манжет самоуплотняющегося типа, расположенных во вращающемся корпусе, и короткой легко сменяемой грязевой трубы. Напорная (грязевая) труба крепится быстросъемным соединением – гайками с трапецеидальной резьбой к верхней части ствола и к горловине. Сальниковое уплотнение размещено в нижней и верхней гайках сальника. Весь блок сальников размещается в колпаке. Резьбовые соединения блока сальников позволяют быстро снимать и менять весь сальник комплектно с напорной трубой, а также отдельные манжеты.

Корпус вертлюга является одновременно масляной ванной для подшипников. Заливка масла в ванну производится через отверстие в корпусе, закрываемое пробкой, которая служит для контроля уровня масла в ванне. Уплотнительные устройства обеспечивают герметичность масляной ванны от утечек масла из ванны и попадания грязи в ванну.
