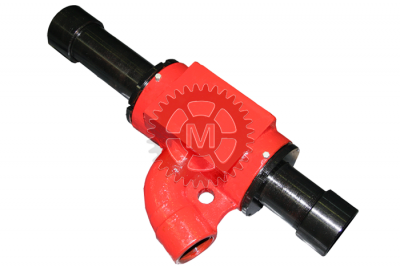

Вертлюг промывочный ВП

Вертлюг промывочный ВП

Есть в наличии
Кол-во товара
+
-
В корзину! Перейти в корзину

    ВП-50

    ВП-60

    ВП-80

    ВП-80*

    ВП-100

    Допускаемая нагрузка на ствол, кН (тс)

    500 (50)

    600 (60)

    800 (80)

    800 (80)

    1000 (100)

    Максимальное давление прокачиваемой жидкости, Мпа (атм)

    160 (16)

    160 (16)

    200 (20)

    210 (21)

    210 (21)

    Рабочая температура окружающей среды, °К (°С)

    233(-40) 343(+70)

    233(-40) 343(+70)

    233(-40) 343(+70)

    233(-40) 343(+70)

    233(-40)  343(+70)

    Диаметр проходного отверстия ствола, мм

    50

    50

    60

    75

    75

    Присоединительные размеры ствола, резьба ГОС 633-80

    НКТ 73

    НКТ 73

    НКТ 73

    НКТ 73В

    НКТ 89

    НКТ 102

    НКТ 114

    НКТ 102

    НКТ 114

    НКТ 102

    НКТ 114

    Присоединительные размеры отвода, резьба ГОС 633-80

    НКТ 60

    НКТ 73

    НКТ 60

    НКТ 73

    НКТ 60

    НКТ 73

    НКТ 89

    НКТ 89

    НКТ 89

    Частота вращения ствола, с-1 (об./мин.)

    1.66 (100)

    1.66 (100)

    1.66 (100)

    1.66 (100)

    1.66 (100)

    Габаритные размеры, мм

    730х270х170

    730х270х170

    800х350х180

    880х410х205

    880х410х205

    Масса полного комплекта, кг

    55

    55

    135

    137

    137

     * под заказ

  • Вертлюг промывочный типа ВП предназначен для подачи промывочной жидкости от насоса к забою скважины и обеспечения возможности вращения труб при ремонтных работах в нефтяных и газовых скважинах в условиях умеренного и холодного (район 12) макроклиматических районов по ГОСТ 16350-80.

    Вертлюг промывочный ВП состоит из ствола и корпуса с отводом под промывочный шланг. В корпусе вертлюга установлены два радиально-упорных шарикоподшипника, обеспечивающие свободное вращение ствола.

    Внутренняя полость корпуса вертлюга в верхней и нижней части герметизируется от проникновения промывочной жидкости резиновыми манжетами, а от пыли и грязи сальниковыми войлочными кольцами. На конце отвода крепится фланцевое соединение для соединения с промывочным шлангом. При работе корпус вертлюга воздействует на ствол вертлюга. На верхнем конце ствола навинчен колпак, за который вертлюг удерживается элеватором на весу.

    Вертлюги промывочные типа ВП выпускаются в соответствии с ТУ 3668-004-05273837-2018.
